Kolom :
Batang tekan vertikal dari rangka struktur yang memikul beban dari balok. Kolom merupakan suatu elemen struktur tekan yang memegang peranan penting dari suatu bangunan, sehingga keruntuhan pada suatu kolom merupakan lokasi kritis yang dapat menyebabkan runtuhnya (collapse) lantai yang bersangkutan dan juga runtuh total (total collapse) seluruh struktur (Sudarmoko, 1996). SK SNI T-15-1991-03 mendefinisikan kolom adalah komponen struktur bangunan yang tugas utamanya menyangga beban aksial tekan vertikal dengan bagian tinggi yang tidak ditopang paling tidak tiga kali dimensi lateral terkecil.
Fungsi kolom adalah sebagai penerus beban seluruh bangunan ke pondasi. Bila diumpamakan, kolom itu seperti rangka tubuh manusia yang memastikan sebuah bangunan berdiri. Kolom termasuk struktur utama untuk meneruskan berat bangunan dan beban lain seperti beban hidup (manusia dan barang-barang), serta beban hembusan angin. Kolom berfungsi sangat penting, agar bangunan tidak mudah roboh. Beban sebuah bangunan dimulai dari atap. Beban atap akan meneruskan beban yang diterimanya ke kolom. Seluruh beban yang diterima kolom didistribusikan ke permukaan tanah di bawahnya.
Baca Juga: Uji slump beton
Kesimpulannya, sebuah bangunan akan aman dari kerusakan bila besar dan jenis pondasinya sesuai dengan perhitungan. Namun, kondisi tanah pun harus benar-benar sudah mampu menerima beban dari pondasi. Kolom menerima beban dan meneruskannya ke pondasi, karena itu pondasinya juga harus kuat, terutama untuk konstruksi rumah bertingkat, harus diperiksa kedalaman tanah kerasnya agar bila tanah ambles atau terjadi gempa tidak mudah roboh. Struktur dalam kolom dibuat dari besi dan beton. Keduanya merupakan gabungan antara material yang tahan tarikan dan tekanan. Besi adalah material yang tahan tarikan, sedangkan beton adalah material yang tahan tekanan. sloof dan balok bisa menahan gaya tekan dan gaya tarik pada bangunan.
Jenis-jenis Kolom Menurut Wang (1986) dan Ferguson (1986) jenis-jenis kolom ada tiga:
1. Kolom ikat (tie column)
![](https://static.wixstatic.com/media/a717da_7dcd217ce3804b99abe0f78c02736619~mv2.png/v1/fill/w_491,h_511,al_c,q_85,enc_auto/a717da_7dcd217ce3804b99abe0f78c02736619~mv2.png)

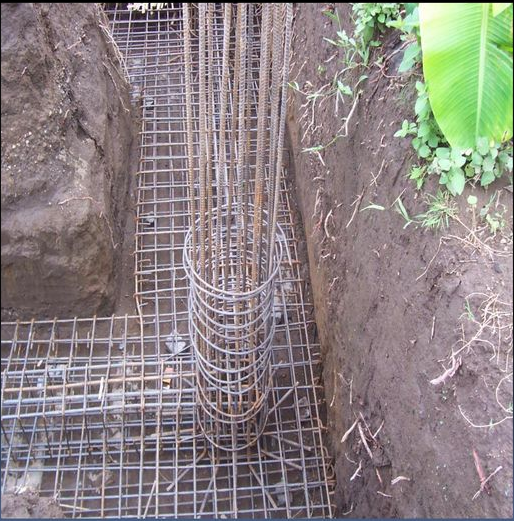

2. Kolom spiral (spiral column)
![](https://static.wixstatic.com/media/a717da_64d2e6f3ff634a7da33b5a23010de43a~mv2.png/v1/fill/w_514,h_521,al_c,q_85,enc_auto/a717da_64d2e6f3ff634a7da33b5a23010de43a~mv2.png)
3. Kolom komposit (composite column)
![](https://static.wixstatic.com/media/a717da_109addd5102d41f28ceb2ae53d1a40a8~mv2.jpg/v1/fill/w_346,h_146,al_c,q_80,enc_auto/a717da_109addd5102d41f28ceb2ae53d1a40a8~mv2.jpg)
![](https://static.wixstatic.com/media/a717da_b26480781ecb4b3c9c1f15c2d539701d~mv2.png/v1/fill/w_316,h_159,al_c,q_85,enc_auto/a717da_b26480781ecb4b3c9c1f15c2d539701d~mv2.png)
Dalam buku struktur beton bertulang (Istimawan dipohusodo, 1994) ada tiga jenis kolom beton bertulang yaitu :
1. Kolom menggunakan pengikat sengkang lateral. Kolom ini merupakan kolom beton yang ditulangi dengan batang tulangan pokok memanjang, yang pada jarak spasi tertentu diikat dengan pengikat sengkang ke arah lateral. Tulangan ini berfungsi untuk memegang tulangan pokok memanjang agar tetap kokoh pada tempatnya.
2. Kolom menggunakan pengikat spiral. Bentuknya sama dengan yang pertama hanya saja sebagai pengikat tulangan pokok memanjang adalah tulangan spiral yang dililitkan keliling membentuk heliks menerus di sepanjang kolom. Fungsi dari tulangan spiral adalah memberi kemampuan kolom untuk menyerap deformasi cukup besar sebelum runtuh, sehingga mampu mencegah terjadinya kehancuran seluruh struktur sebelum proses redistribusi momen dan tegangan terwujud.
3. Struktur kolom komposit merupakan komponen struktur tekan yang diperkuat pada arah memanjang dengan gelagar baja profil atau pipa, dengan atau tanpa diberi batang tulangan pokok memanjang.
![](https://static.wixstatic.com/media/a717da_009cccb8e2e64c98b280ff4a53248ce7~mv2_d_1600_1237_s_2.jpg/v1/fill/w_980,h_758,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/a717da_009cccb8e2e64c98b280ff4a53248ce7~mv2_d_1600_1237_s_2.jpg)
• Kolom Utama Yang dimaksud dengan kolom utama adalah kolom yang fungsi utamanya menyanggah beban utama yang berada diatasnya. Untuk rumah tinggal disarankan jarak kolom utama adalah 3.5 m, agar dimensi balok untuk menompang lantai tidak tidak begitu besar, dan apabila jarak antara kolom dibuat lebih dari 3.5 meter, maka struktur bangunan harus dihitung. Sedangkan dimensi kolom utama untuk bangunan rumah tinggal lantai 2 biasanya dipakai ukuran 20/20, dengan tulangan pokok 8d 12mm, dan begel d 8-10cm ( 8 d 12 maksudnya jumlah besi beton diameter 12mm 8 buah, 8 – 10 cm maksudnya begel diameter 8 dengan jarak 10 cm).
• Kolom Praktis Kolom praktis adalah kolom yang berpungsi membantu kolom utama dan juga sebagai pengikat dinding agar dinding stabil, jarak kolom maksimum 3,5 meter, atau pada pertemuan pasangan bata, (sudut-sudut). Dimensi kolom praktis 15/15 dengan tulangan beton 4 d 10 begel d 8-20. Letak kolom dalam konstruksi. Kolom portal harus dibuat terus menerus dari lantai bawah sampai lantai atas, artinya letak kolom-kolom portal tidak boleh digeser pada tiap lantai, karena hal ini akan menghilangkan sifat kekakuan dari struktur rangka portalnya. Jadi harus dihindarkan denah kolom portal yang tidak sama untuk tiap-tiap lapis lantai. Ukuran kolom makin ke atas boleh makin kecil, sesuai dengan beban bangunan yang didukungnya makin ke atas juga makin kecil. Perubahan dimensi kolom harus dilakukan pada lapis lantai, agar pada suatu lajur kolom mempunyai kekakuan yang sama. Prinsip penerusan gaya pada kolom pondasi adalah balok portal merangkai kolom-kolom menjadi satu kesatuan. Balok menerima seluruh beban dari plat lantai dan meneruskan ke kolom-kolom pendukung. Hubungan balok dan kolom adalah jepit-jepit, yaitu suatu sistem dukungan yang dapat menahan momen, gaya vertikal dan gaya horisontal. Untuk menambah kekakuan balok, di bagian pangkal pada pertemuan dengan kolom, boleh ditambah tebalnya.
Dasar- dasar Perhitungan
Menurut SNI-03-2847-2002 ada empat ketentuen terkait perhitungan kolom:
1. Kolom harus direncanakan untuk memikul beban aksial terfaktor yang bekerja pada semua lantai atau atap dan momen maksimum yang berasal dari beban terfaktor pada satu bentang terdekat dari lantai atau atap yang ditinjau. Kombinasi pembebanan yang menghasilkan rasio maksimum dari momen terhadap beban aksial juga harus diperhitungkan.
2. Pada konstruksi rangka atau struktur menerus pengaruh dari adanya beban tak seimbang pada lantai atau atap terhadap kolom luar atau dalam harus diperhitungkan. Demilkian pula pengaruh dari beban eksentris karena sebab lainnya juga harus diperhitungkan.
3. Dalam menghitung momen akibat beban gravitasi yang bekerja pada kolom, ujung-ujung terjauh kolom dapat dianggap jepit, selama ujung-ujung tersebut menyatu (monolit) dengan komponen struktur lainnya.
4. Momen-momen yang bekerja pada setiap level lantai atau atap harus didistribusikan pada kolom di atas dan di bawah lantai tersebut berdasarkan kekakuan relative kolom dengan juga memperhatikan kondisi kekekangan pada ujung kolom.
Adapun dasar-dasar perhitungannya sebagai berikut: 1. Kuat perlu 2. Kuat rancang
Pekerjaan Kolom
Prosesnya adalah sebagai berikut :
1. Pekerjaan lantai kerja dan beton decking. Lantai kerja dibuat setelah dihamparkan pasir dengan ketebalan yang cukup sesuai gambar dan spesifikasi. Digunakan beton decking untuk menjaga posisi tulangan dan memberikan selimut beton yang cukup.
2. Pekerjaan pembesian. Fabrikasi pembesian dilakukan di tempat fabrikasi, setelah lantai kerja siap maka besi tulangan yang telah terfabrikasi siap dipasang dan dirangkai di lokasi. Pembesian pile cap dilakukan terlebih dahulu, setelah itu diikuti dengan pembesian sloof. Panjang penjangkaran dipasang 30 x diameter tulangan utama.
3. Pekerjaan bekisting. Bekisting dibuat dari multiplex 9 mm yang diperkuat dengan kayu usuk 4/6 dan diberi skur-skur penahan agar tidak mudah roboh. Jika perlu maka dipasang tie rod untuk menjaga kestabilan posisi bekisting saat pengecoran.
4. Pekerjaan kontrol kualitas. Sebelum dilakukan pengecoran, perlu dilakukan kontrol kualitas yang terdiri atas dua tahap yaitu :
Sebelum pengecoran.
Sebelum pengecoran dilakukan kontrol kualitas terhadap : • Posisi dan kondisi bekisting. • Posisi dan penempatan pembesian. • Jarak antar tulangan. • Panjang penjangkaran. • Ketebalan beton decking. • Ukuran baja tulangan yang digunakan. • Posisi penempatan water stop
Pada saat pengecoran.
Pada saat berlangsungnya pengecoran, campuran dari concrete mixer truck diambil sampelnya. Sampel diambil menurut ketentuan yang tercantum dalam spesifikasi. Pekerjaan kontrol kualitas ini akan dilakukan bersama-sama dengan konsultan pengawas untuk selanjutnya dibuat berita acara pengesahan kontrol kualitas.
5. Pekerjaan pengecoran. Pengecoran dilakukan secara langsung dan menyeluruh yaitu dengan menggunakan Concrete Pump Truck. Pengecoran yang berhubungan dengan sambungan selalu didahului dengan penggunaan bahan Bonding Agent.
6. Pekerjaan curing Curing dilakukan sehari ( 24 jam ) setelah pengecoran selesai dilakukan dengan dibasahi air dan dijaga/dikontrol untuk tetap dalam keadaan basah.
Jadi, untuk kolom pada bangunan berlantai 2 atau lebih, di butuhkan kolom yang kuat dan kokoh sebagai dasar penopang beban yang besar dari atas, kolom yang baik untuk bangunan ini adalah dengan ukuran 30/40 atau 40/40 ke atas. Ukuran kolom ini disesuaikan dengan kebutuhan pada beban bangunan.
Balok untuk bangunan berlantai 2 Agar dalam penggambaran konstruksi beton bertulang untuk balok sesuai dengan persyaratan yang telah ditentukan perlu memperhatikan ketentuan-ketentuan yang terkandung dalam konstruksi beton bertulang. Menggambar penulangan balok agak sedikit berbeda dengan menggambar penulangan pelat atap/lantai, karena dalam menggambar penulangan balok, tulangannya harus dibuka satu persatu ( harus digambarkan bukaan tulangan) agar kelihatan jelas susunan tulangan-tulangan yang digunakan dan bentuknya.
Tulangan yang dipilih luasnya harus desuai dengan luas tulangan yang dibutuhkan serta memenuhi persyaratan konstruksi beton bertulang.
• Setiap sudut balok harus ada 1 (satu) batang tulangan sepanjang balok • Diameter tulangan pokok minimal Ø 12 mm • Jarak pusat ke pusat (sumbu ke sumbu) tulangan pokok maksimal 15 cm dan jarak bersih 3 cm pada bagian-bagian yang memikul momen maksimal. • Hindarkan pemasangan tulangan dalam 2 (dua) lapis untuk tulangan pokok. • Jika jarak tulangan atas dan tulangan bawah (tulangan pokok) dibagian samping lebih dari 30 cm, harus dipasang tulangan ekstra (montage) • Tulangan ekstra (montage) untuk balok tinggi (untuk balok yang tingginya 90 cm atau lebih luasnya minimal 10 % luas tulangan pokok tarik yang terbesar dengan diameter minimal 8 mm untuk baja lunak dan 6 mm untuk baja keras Selimut beton (beton deking) pada balok minimal untuk kontruksi • Di dalam : 2.0 cm • Di luar : 2.5 cm • Tidak kelihatan : 3.0 cm
Apabila tegangan geser beton yang bekerja lebih kecil dari tegangan geser beton yang diijinkan, jarak sengkang / beugel dapat diatur menurut peraturan beton dengan jarak masimal selebar balok dalam segala hal tidak boleh lebih dari 30 cm. Jika tegangan geser beton yang bekerja lebih besar dari tegangan geser beton yang diijinkan, maka untuk memikul / menahan tegangan yang bekerja tersebut ada 2 (dua) cara: • Tegangan geser yang bekerja tersebut seluruhnya (100 %) dapat ditahan/dipikul oleh sengkang-sengkang atau oleh tulangan serong / miring sesuai dengan perhitungan yang berlaku. • Apabila tegangan geser yang bekerja tersebut ditahan / dipikul oleh kombinasi dari sengkang-sengkang dan tulangan serong / miring (sengkang-sengkang dipasang bersama-sama dengan tulangan serong / miring atau dengan kata lain sengkang bekerjasama dengan tulangan serong), maka 50 % dari tegangan yang bekerja tersebut harus dipikul / ditahan oleh sengkang-sengkang dan sisinya ditahan / dipikul oleh tulangan serong/miring.
Tulangan tumpuan harus dipasang simetris (tulangan tumpuan bawah harus dipasang minimal sama dengan tulangan tumpuan atas).
Kolom untuk bangunan lantai 2
Yang perlu mendapatkan perhatian dalam menggambar penulangan kolom antara lain:
• Penyambungan kolom di atas balok atau sloof • Seperempat tinggi kolom jarak sengkang lebih rapat dari pada bagian tengah kolom • Lebar kolom lebih dari 30 cm diberi tulangan tambahan di tengah-tengah lebar • Minimal tulangan pokok kolom menggunakan diameter 12 mm
Bahan – Bahan Dinding
DINDING BATA
Dinding bata merah terbuat dari tanah liat/ lempung yang dibakar. Untuk dapat digunakan sebagai bahan bangunan yang aman maka pengolahannya harus memenuhi standar peraturan bahan bangunan Indonesia NI-3 dan NI-10 (peraturan bata merah). Dinding dari pasangan bata dapat dibuat dengan ketebalan 1/2 batu (non struktural) dan min. 1 batu (struktural). Dinding pengisi dari pasangan bata 1/ 2 batu harus diperkuat dengan kolom praktis, sloof/ rollag, dan ringbalk yang berfungsi untuk mengikat pasangan bata dan menahan/ menyalurkan beban struktural pada bangunan agar tidak mengenai pasangan dinding bata tsb. Pengerjaan dinding pasangan bata dan plesterannya harus sesuai dengan syarat-syarat yang ada, baik dari campuran plesterannya maupun teknik pengerjaannya. (Materi Pasangan Bata)
DINDING BATAKO
Batako merupakan material untuk dinding yang terbuat dari batu buatan/ cetak yang tidak dibakar. Terdiri dari campuran tras, kapur (5 : 1), kadang – kadang ditambah PC. Karena dimensinya lebih besar dari bata merah, penggunaan batako pada bangunan bisa menghemat plesteran 75%, berat tembok 50% – beban pondasi berkurang. Selain itu apabila dicetak dan diolah dengan kualitas yang baik, dinding batako tidak memerlukan plesteran+acian lagi untuk finishing. Prinsip pengerjaan dinding batako hampir sama dengan dinding dari pasangan bata,antara lain: 1. Batako harus disimpan dalam keadaan kering dan terlindung dari hujan. 2. Pada saat pemasangan dinding, tidak perlu dibasahi terlebih dahulu dan tidak boleh direndam dengan air. 3. Pemotongan batako menggunakan palu dan tatah, setelah itu dipatahkan pada kayu/ batu yang lancip. 4. Pemasangan batako dimulai dari ujung-ujung, sudut pertemuan dan berakhir di tengah – tengah. 5. Dinding batako juga memerlukan penguat/ rangka pengkaku terdiri dari kolom dan balok beton bertulang yang dicor dalam lubang-lubang batako. Perkuatan dipasang pada sudut-sudut, pertemuan dan persilangan.
Sumber : Tatalogram Lestari
